定义与核心功能

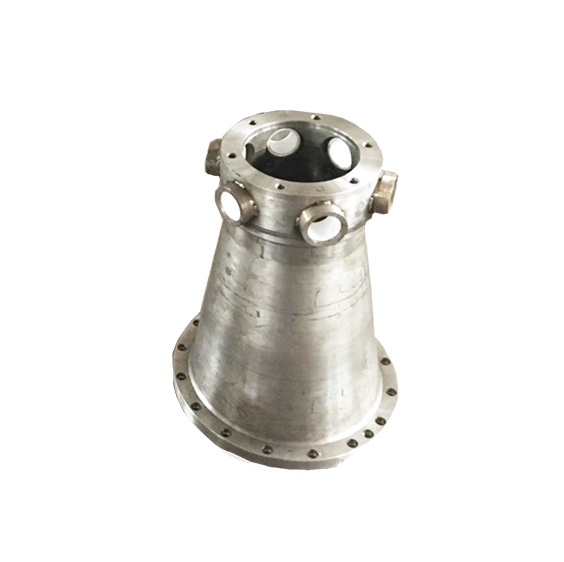

卧螺离心机锥桶（即转鼓圆锥段）是卧式螺旋沉降离心机的关键排渣部件，与圆柱段转鼓共同构成完整的分离腔体。其核心功能是在高速旋转产生的强大离心力（可达10⁵×g以上）驱动下，配合螺旋输送器实现固液分离：固相颗粒因密度较大沉积于锥桶内壁，由螺旋叶片推送至排渣口；液相则通过溢流口排出，形成连续、高效的分离流程。锥桶的锥角设计直接影响固相移动速度、分离效率及排渣顺畅度，是优化设备性能的核心参数之一。
结构特征与参数优化
· 锥角设计：通常为10°-25°，锥角越小，固相在锥桶内的移动阻力越大，但分离效率可能提升；锥角过大则可能导致固相堆积或排渣不畅。需根据物料特性（如固相密度、粒度分布）通过实验或模拟优化锥角。
· 分段结构：锥桶与圆柱段转鼓通过法兰或焊接连接，形成连续的沉降-排渣腔体。大端（圆柱段侧）设溢流口（可调径向位置），小端（排渣侧）设固相出口并镶耐磨衬套（如硬质合金、陶瓷）。
· 螺旋输送器匹配：内筒焊接螺旋叶片（螺距、导程根据物料特性设计），表面喷涂硬质合金或镶焊碳化钨片防磨，出料口设布料加速锥减少液池冲击。
· 差速器协同：采用行星齿轮差速器控制螺旋与转鼓转速差（通常1-5rpm），确保固相有效推送与液相稳定分离，精度直接影响分离效果。
材料选择与表面处理
· 常规材质：碳钢（Q345B）、不锈钢（316L、双相钢2205）、钛合金，适配不同工况耐腐蚀需求。
· 特殊场景：
· 化工/食品行业：316L不锈钢+陶瓷衬板组合，耐氯离子腐蚀；食品级304/316L不锈钢，符合DIN1185卫生标准。
· 高腐蚀环境：玻璃钢（PMMA）或钛合金，抗氯化物腐蚀性能提升3倍。
· 耐磨要求：螺旋叶片采用碳化钨喷焊（35%-60%含量）或陶瓷镶块，延长使用寿命。
· 表面处理：喷涂防腐涂层（如3PE）、镀锌或陶瓷合成材料，增强耐腐蚀与耐磨性；内壁抛光处理（Ra≤0.8μm）减少物料粘附。
制造工艺与质量控制
· 精密加工：锻造后调质处理（淬火+高温回火），焊接采用双丝双面埋弧焊，经超声/X射线检测确保无损；公差≤0.05mm，动平衡处理减少振动（振动值≤24mm/s）。
· 长径比优化：通常1-2（易分离物料）至3-4（难分离物料），过长转鼓需分段连接防变形；锥桶长度与直径比需根据分离效率与排渣需求平衡。
· 质量控制：严格检测壁厚均匀性、焊缝质量、表面粗糙度；动平衡试验确保高速旋转稳定性；盐雾试验验证防腐性能。
应用场景与案例分析
· 环保行业：污泥脱水（含水率从98%降至80%）、污水处理（活性污泥、印染废水）、固废资源化（如城市生活垃圾渗滤液处理）。
· 化工/石油：原油脱蜡、钻井泥浆处理、聚氯乙烯（PVC）固液分离；耐强酸/碱物料（如硫酸、氢氧化钠）需特殊材质锥桶。
· 食品/制药：大豆蛋白提取、果汁澄清（浊度<5NTU）、抗生素分离（溶剂残留≤0.6%）、疫苗纯化（活性保留>95%），符合FDA cGMP标准。
· 矿业/冶金：尾矿处理（固相含液量<30%）、高岭土分级、煤粉浮选；适应高固含量（可达50%）、高粘度物料。
维护保养与故障处理
· 定期检查：监测锥桶磨损、腐蚀、变形；轴承润滑与磨损；密封件完整性；差速器齿轮间隙。
· 润滑管理：每500-2000小时更换润滑油（脂），确保油质清澈无杂质，油位正常。
· 清洁保养：停机后清理物料残留与粉尘，定期清洗内部（如进料口、溢流口），防止堵塞与腐蚀；内壁抛光维护减少粘附。
· 故障处理：振动超标（>24mm/s）需停机检查转鼓平衡；密封件每500-800小时检查更换；电气系统定期检测绝缘性能；磨损严重部位及时补焊或更换衬套。
性能优势与挑战
· 优势：连续操作、处理量大（可达60-120m³/h）、适应性强（固相粒度≥0.005mm）、自动化程度高（可调转速/差速）；锥桶设计优化可显著提升分离效率与排渣顺畅度。
· 挑战：高磨损工况需频繁维护；高腐蚀环境材料成本高；差速器精度影响分离效果；高速旋转需严格动平衡；锥角与长度参数需根据物料特性精细优化。
未来趋势
· 智能化：集成传感器与AI算法，实时调整差速、转速，优化分离效率；监测锥桶磨损与腐蚀状态，预测性维护。
· 材料创新：碳纤维复合材料、纳米涂层提升耐腐蚀与耐磨性；3D打印技术实现复杂结构锥桶的快速制造与定制化设计。
· 绿色制造：环保涂层、热镀锌工艺减少环境影响；优化工艺降低能耗；可回收材料应用提升可持续性。
· 定制化设计：针对深海、极地等极端环境优化锥桶结构（如抗低温脆性、抗海水腐蚀）；适应特殊物料（如高粘度、高固含量）的分离需求。
综上，卧螺离心机锥桶通过精密的结构设计、材料优化与工艺控制，在固液分离领域发挥关键作用。其性能依赖于锥角、材质、制造工艺的协同优化，未来将朝着智能化、绿色化、高性能化方向发展，以满足日益严苛的工业需求与环保标准。
